产品类别：丝杆直线模组 全封闭
更新时间：2020-12-24
点击次数：2812
LHCT10 电动滑台是自动化实现直线重复运动单元，滚珠丝杆传动，全封闭结构，适用于无尘环境，主要在无尘车间或电子类、医疗器材设备等特殊要求的领域。
全封闭滚珠丝杆电动滑台的优势
① 多元化的设计理念：结构紧凑，外观专业美观，符合工程美学设计原理，模块化的组合；
② 优质品牌部件：标准主配件均采用THK、上银、TBI等国际知名品牌供货商；
③ 高精度保证：国内外先进技术，完善的装配流程及良好的售后服务；
④ 客制化定制，交货期快，免费提供2D/3D CAD图，方便客户设计和选型，使客户产品更具特色，标准品3-7天快速出货；
GYC10技术参数
性能 | 本体宽度 Noumenon width（mm） | 100 | ||||
重复定位精度Repwatability (mm) | ±0.005~0.02 | |||||
丝杆导程 Belt Lead(mm) | 5 | 10 | 16 | 20 | ||
最高速度 Maximum Speed(mm) | 250 | 500 | 800 | 1000 | ||
最大负载 | 水平使用 | 50 | 32 | 22 | 18 | |
垂直使用 | 12 | 8 | 3 | - | ||
额定推力 Rated THRUST(N) | 341 | 170 | 106 | 85 | ||
标准行程 Stroke Pitch(mm) | 100-1000mm/50间距 | |||||
部品 | AC伺服马达容量 AC Servo Motor Output(W) | 400 | ||||
滚珠丝杆外径Ball Screw ø(mm) | C5ø16 | C7ø16 | ||||
高刚性直线导轨 Hi gh Rigidity Linear | 20×15.5 | |||||
联轴器 Coupling(mm) | 10×14 | |||||
原点感应器 HomeSensor | 外挂Outside | 配感应器 | ||||

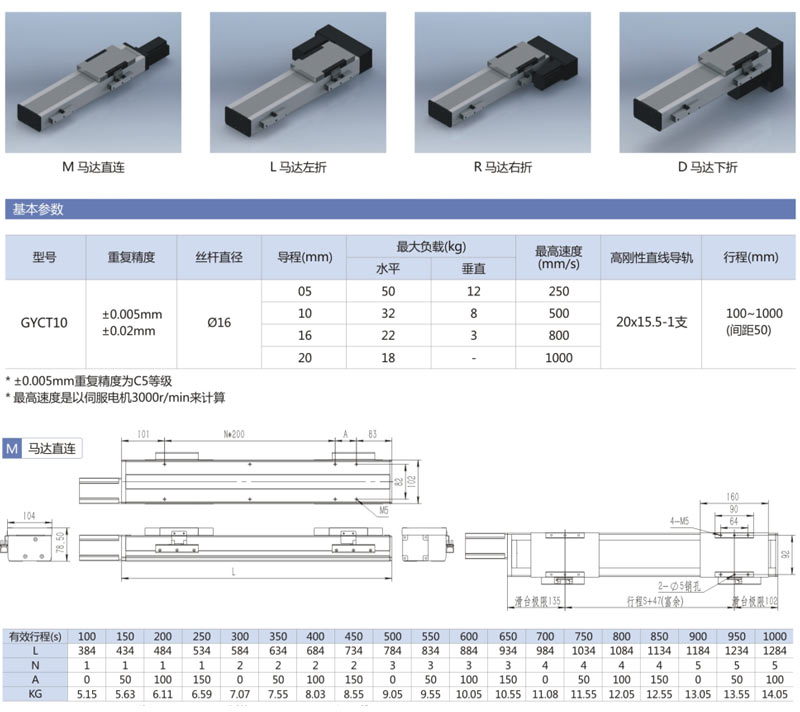

LHCT10直线模组马达的安装方式及尺寸图
