产品名称:WG-LHC12 滚珠丝杆线性模组

产品类别:丝杆直线模组 全封闭

更新时间:2020-12-24

点击次数:1404

点击进入产品选型系统

产品参数

WG-LHC12 滚珠丝杆线性模组全封闭结构,有效行程根据客户需求定制,可单轴或十字式、悬臂式或龙门式等组合使用,我司免费提供性产品2D/3D设计图纸和技术方案。此款全封闭式的滚珠丝杆线性模组适用于无尘环境,主要在无尘车间或电子类、医疗器材设备等特殊要求的领域。


领航全封闭丝杆线性模组的优势

① 多元化的设计理念:结构紧凑,外观专业美观,符合工程美学设计原理,模块化的组合;
② 优质品牌部件:标准主配件均采用日本/台湾等国际知名品牌供货商;
③ 高精度保证:日规技术,完善的装配流程及良好的售后服务;
④ 客制化定制,交货期快,免费提供2D/3D CAD图,方便客户设计和选型,使客户产品更具特色,标准品3-7天快速出货;


线性模组技术参数

性能

本体宽度 Noumenon width (mm)

120

重复定位精度Repwatability (mm)

±0.005~0.02

丝杆导程 Belt Lead(mm)

5

10

16

20

最高速度 Maximum Speed(mm)

250

500

800

1000

最大负载Maximum Payload

水平使用

50

30

22

18

垂直使用

12

8

5

3

额定推力 Rated THRUST(N)

341

170

106

85

标准行程   Stroke Pitch(mm)

100-1000mm/50间隔

部品

AC伺服马达容量 AC Servo Motor Output(W)

400

滚珠丝杆外径Ball Screw ø(mm)

C5ø16

C7ø16

高刚性直线导轨

Hi gh Rigidity Linear

15×12.5

(双导轨)

联轴器 Coupling(mm)

10×14

原点感应器 Home Sensor

外挂Outside

配感应器

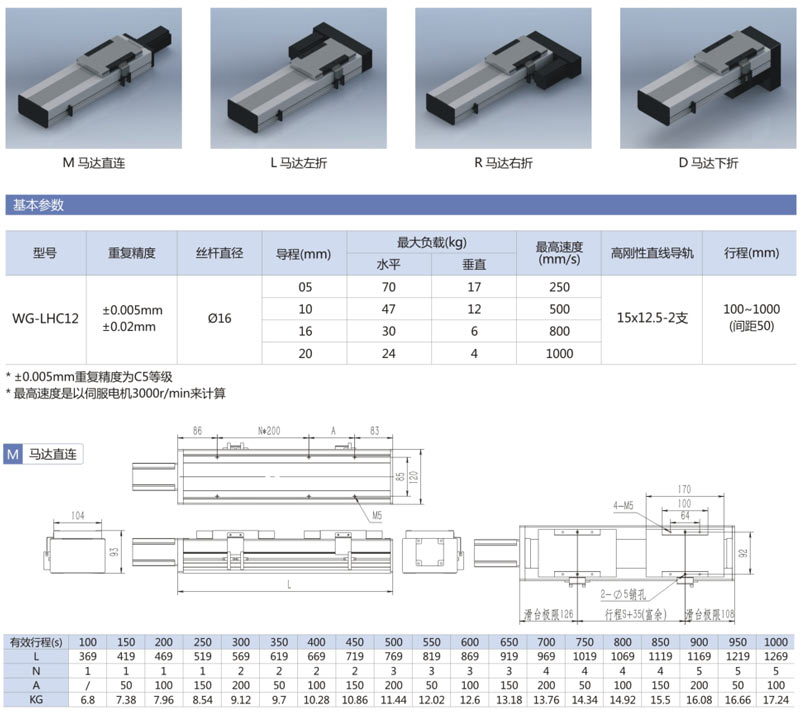

WG-LHC12直线模组马达的安装方式及尺寸图
