鼎翰直线导轨应用行业及选型准则

来源:弘宇博道    发布时间:2022-05-26    浏览次数:1389

直线导轨是一种滚动引导,定位精度和传动效率高,广泛的应用于各行各业之中,选型则变得尤为关键,下面为大家介绍鼎翰导轨的应用领域和选型准则。

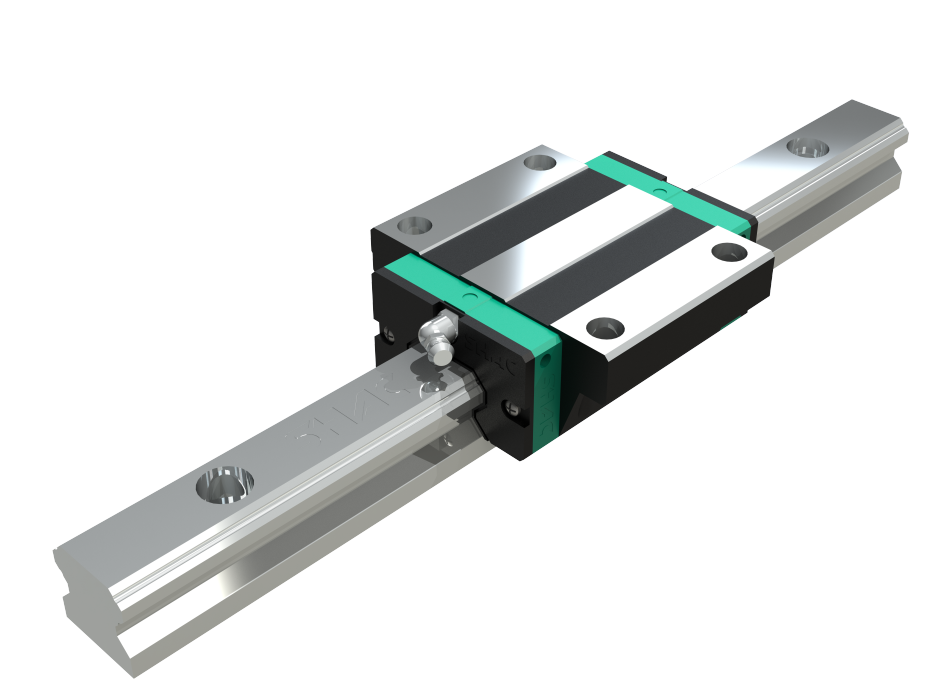

鼎翰直线导轨


使用条件设定

1. 应用设备 2.行程 3.内部空间限制 4.运行速度、加速度 5.精度要求 6.使用频率 7.刚性要求 8.使用环境 9.负荷方式 10.要求寿命年限


选用系列产品

GH系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、

精密量测仪器、木工机器、搬运机器、运送装置。

GE系列 :产业自动化机器、 半导体机械、雷射雕刻机、包装机器。

QE/QH系列:精密量测仪器、 半导体机械、产业自动化机器、雷射雕刻机,可广泛应

用于具有高速、宁静、低发尘需求的高科技产业。

WE/QW系列 :自动化装置、运输设备、精密量测仪器、半导体设备、塑料瓶拉吹设

单备、轴机器人机械手臂、需单轴承受力矩的设备。

MG系列:打印机、机器手臂、电子仪器设备、半导体设备。

RG/QR系列 : CNC加工机、重切屑加工机、CNC磨床、射出成型机、大型龙门机床


选用精度等级:C, H, P. SP, UP等级视设备精度要求而定


假定滑块尺寸及数目

1.依经验选用

2.负荷状态

3.若与滚珠螺捍配合使用 ,则使用之线性滑轨规格与螺捍外径相似,例如螺捍外径为

32mm,则要挑相似GH35的规格。

计算滑块负荷


1.参照负荷计算例计算单个滑块等效负荷

2.确认选用之 线性滑轨静安全保数应超过静安全保数使用表所列之值


选择预压力:依刚性要求及安装面精度选用

确认刚性:参照刚性表计算变形量,提高预压力,加大选用尺寸或滑块数以提高刚性

计算使用寿命:依使用速度 、频率计算寿命距离要求,依寿命公式计算选定线性滑轨之寿命距离

润滑剂选用:依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油


以上就是为大家带来的鼎翰导轨的选型标准以及应用领域,想要了解更多信息请联系我们
