产品类别：丝杆直线模组 半封闭
更新时间：2020-12-24
点击次数：1553
自动化是专业的直线模组生产制造商，引进国内外先进技术，采用进口零配件，结合自动化机械（设备）市场需求研发，产品可单轴、多轴组合使用的特性。方便搭配各行业所需的工件成为简单、实用的工业机器人。
WG-LHAT12直线模组，滚珠丝杆传动，直线模组安装方式有水平、垂直和挂壁可选，在行业内也称为线性模组或滑台模组。
直线模组的特点：
① 重复定位精度高达±0.01mm，；
② 高配置 顺畅度好：主配件采用日本THK/上银THK直线导轨，TBI滚珠丝杆，确保产品的使用精度和寿命；
③ 先进加工检测设备：公司自有复合型加工中心、精密铣床、大理石平台、三次元、激光幹涉仪等，保证每个款产品的出厂精度；
WG-LHAT12 丝杆模组技术参数
性能 | 产品尺寸（宽*高mm） | 120*84 | |||||
重复定位精度Repwatability (mm) | ±0.005~0.02 | ||||||
丝杆导程 Belt Lead(mm) | 5 | 10 | 16 | 20 | |||
最高速度 Maximum Speed(mm) | 250 | 500 | 800 | 1000 | |||
最大负载 | 水平使用 | 60 | 40 | 25 | 13 | ||
垂直使用 | 17 | 12 | 6 | 3 | |||
额定推力 Rated THRUST(N) | 341 | 170 | 106 | 85 | |||
标准行程 Stroke Pitch(mm) | 100-1000mm/50间隔 | ||||||
部品 | AC伺服马达容量 AC Servo Motor Output(W) | 400 | |||||
滚珠丝杆外径 Ball Screw ø(mm) | C5ø16 | C7ø16 | |||||
高刚性直线导轨Hi gh Rigidity Linear | 15×12.5（双导轨） | ||||||
联轴器 Coupling(mm) | 10×14 | ||||||
原点感应器 Home Sensor | 外挂Outside | 配感应器 | |||||

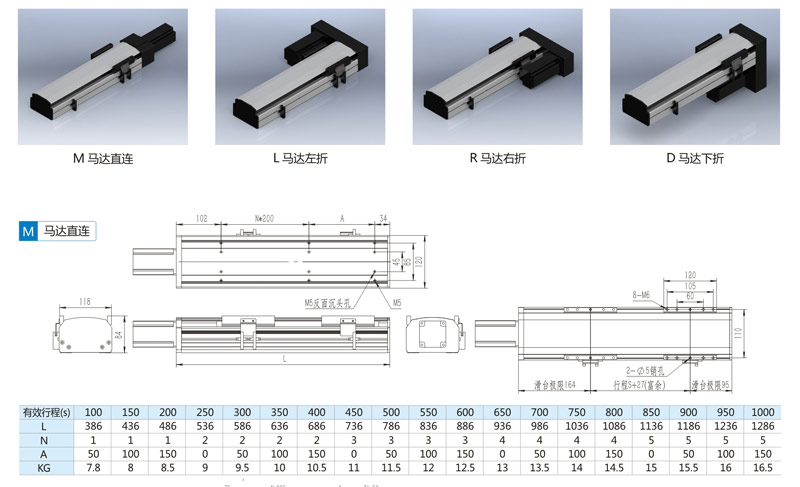

WG-LHA12直线模组马达的安装方式及尺寸图
