LHN50M 欧规电动滑台

分类:欧规滑台模组

型号：LHN50M

材质：铝材

重复定位精度：0.1mm

LHN50M电动滑台系列产品描述

LHN电动滑台系列直线定位单元由两侧装有硬质圆柱钢轨的方形铝型材和电动滑台组成。滑台内部两侧装有可以在圆柱钢轨上自由运行的滚轮，并在同步带的驱动下做直线运动。安装在滑台上的同步轮机构使用免维护的滚珠轴承，轴承安装孔一次成形，皮带张紧度可以通过装在型材末端的一个简单的装置调整，滑块两端装有油盒结构，可在滑台运行过程中对导轨自行润滑，降低了维护难度并提高了可靠性。

LHN50M电动滑台系列产品选型参数

● 行程∶可根据需要定制，单根最长5700mm，可多根连接。

● 滑台机构安装方式∶通过滑台上螺丝孔位安装其他机构。

● 直线单元安装方式∶通过T型槽或螺孔固定直线单元，或使用LHN安装配件。

● 同步带型号∶ 使用钢丝加强的S5M同步带，换向时无缓冲，重复定位精度0.1mm。

● 感应开关安装;无需其他安装配件，支持感应开关与模组型材直连，可适应光电开关（PM-Y44），磁性开关（D-M9N）及接近开关（TL-W3MC1）。

● 电机安装∶可适应各品牌42、57、86等步进电机及100W、200W、400W、750W等伺服电机安装。支持电机与模组直接连接，减小电机安装占用空间。

产品名称：LHN50M 欧规电动滑台

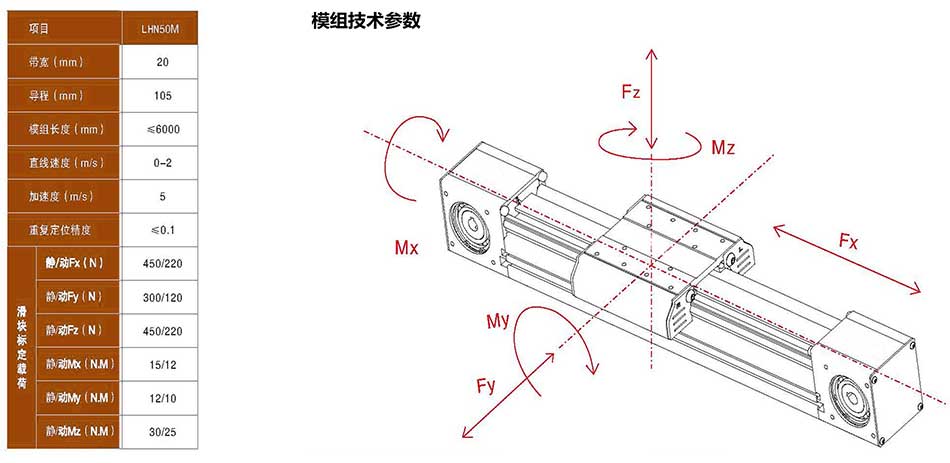

产品参数
